Hướng dẫn sử dụng điện trở xả sứ xanh trong biến tần

Trong thực tế vận hành nhà máy, sự cố biến tần ngắt đột ngột và báo lỗi quá áp (lỗi OU) khi động cơ hãm phanh là vấn đề rất phổ biến. Để xử lý triệt để tình trạng này, lắp đặt điện trở xả sứ xanh chính là giải pháp đơn giản, hiệu quả và tiết kiệm hàng đầu. Bài viết này từ Điện Trở Tera sẽ hướng dẫn bạn cách chọn mua, đấu nối và lắp đặt điện trở xả sứ xanh đúng chuẩn kỹ thuật, không cần qua các bước tính toán công thức rườm rà.

1. Tại sao nên dùng điện trở xả sứ xanh cho biến tần trong thực tế?

Khi động cơ đang quay ở tốc độ cao mà nhận lệnh dừng hoặc giảm tốc nhanh, năng lượng quán tính từ cơ khí sẽ biến động cơ thành một máy phát điện. Lượng điện năng này xả ngược lại biến tần làm điện áp tụ bù tăng vọt. Nếu không có nơi tiêu tán, biến tần lập tức báo lỗi ngắt để tự bảo vệ, làm gián đoạn dây chuyền sản xuất.

Thực tế kỹ thuật cho thấy điện trở xả sứ xanh là linh kiện tối ưu nhờ các ưu điểm:

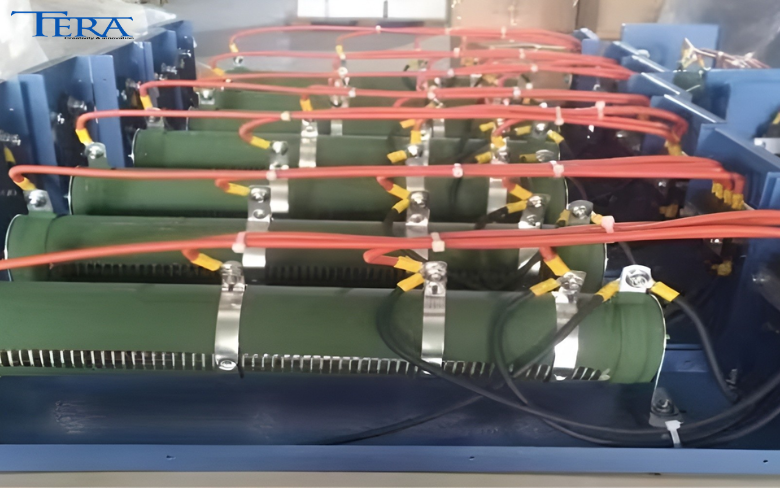

• Chịu nhiệt vượt trội: Vỏ sứ gốm cao cấp kết hợp men phủ chịu nhiệt xanh giúp linh kiện tản nhiệt cực tốt, hoạt động bền bỉ ở môi trường nhiệt độ cao trong tủ điện công nghiệp.

• Khả năng xả dòng lớn: Dây hợp kim Ni-Cr quấn dạng gợn sóng giúp tăng khả năng chịu tải và thoát nhiệt, hạn chế tình trạng đứt dây khi phanh gấp liên tục.

• Giải quyết triệt để lỗi quá áp: Tiêu tán sạch lượng điện thừa thành nhiệt năng, giúp máy móc dừng chính xác vị trí và vận hành êm ái.

2. Cách chọn điện trở xả sứ xanh cho biến tần theo kinh nghiệm thực tế

Thay vì phải áp dụng các công thức vật lý phức tạp, mọi người có thể lựa chọn điện trở xả sứ xanh dựa trên kinh nghiệm thực chiến đơn giản dưới đây.

2.1. Tra cứu trị số Ohm từ nhãn biến tần

Mỗi dòng biến tần (như INVT, Fuji, Yaskawa, Mitsubishi, Delta...) đều ghi rõ trị số điện trở nhỏ nhất trong tài liệu hướng dẫn hoặc ngay tem nhãn bên hông máy. Bạn chỉ cần chọn thanh điện trở xả sứ xanh có trị số Ohm bằng hoặc lớn hơn một chút so với trị số điện trở nhỏ nhất của hãng quy định. Tuyệt đối không chọn trị số Ohm nhỏ hơn vì sẽ gây chập cháy bo mạch phanh bên trong biến tần.

2.2. Chọn công suất Watt (W) theo tải thực tế của máy

Dựa vào loại máy móc vận hành, bạn chọn công suất Watt cho điện trở xả sứ xanh như sau:

Mẹo thực tế từ Điện Trở Tera: Nếu máy vận hành liên tục 24/7 hoặc tần suất dừng phanh dưới 10 giây/lần, hãy tăng gấp đôi công suất Watt của điện trở xả sứ xanh để đảm bảo linh kiện không bị quá nhiệt và nâng cao tuổi thọ.

3. Hướng dẫn các bước đấu nối điện trở xả sứ xanh vào biến tần an toàn

Đấu nối sai chân điện trở là nguyên nhân hàng đầu gây nổ biến tần. Bạn chỉ cần tuân thủ đúng 4 bước thao tác thực tế sau:

3.1. Phân biệt các chân kết nối trên biến tần

• Với biến tần công suất nhỏ (thường dưới 22kW): Mạch phanh hãm đã tích hợp sẵn bên trong. Bạn đấu trực tiếp 2 đầu dây của điện trở xả sứ xanh vào 2 chân ký hiệu là (+) và PB (hoặc P+ và BR). Điện trở xả không phân biệt âm dương, bạn cắm đầu dây nào vào đâu cũng được.

• Với biến tần công suất lớn (trên 22kW): Cần dùng thêm Bộ phanh hãm rời (Braking Unit). Hai chân (+) và (-) trên biến tần nối vào ngõ vào Braking Unit, còn 2 đầu dây của điện trở xả sứ xanh sẽ nối vào 2 cọc ngõ ra của Braking Unit.

3.2. Các bước tiến hành lắp đặt

1. Ngắt nguồn & xả tụ: Tắt hoàn toàn nguồn điện cấp. Chờ khoảng 5 - 10 phút cho tụ điện bên trong xả hết. Dùng đồng hồ VOM đo chân DC+ và DC- thấy về 0V mới tiến hành làm việc.

2. Kiểm tra điện trở: Dùng đồng hồ đo thang Ohm đo lại thanh điện trở xả sứ xanh để chắc chắn dây điện trở không bị đứt hoặc lệch trị số.

3. Siết chặt cầu đấu: Dây cáp nối nên chọn loại dây đồng chịu nhiệt, bấm đầu cos chắc chắn và siết chặt ốc tô vít tại cọc đấu dây để tránh sinh nhiệt do moay-ơ tiếp xúc kém.

4. Bật thông số hãm phanh: Bật nguồn biến tần, truy cập khoang cài đặt tham số (Parameter) để kích hoạt tính năng phanh hãm động năng (Braking Function = ON).

Lắp đặt điện trở xả sứ xanh đúng cách là giải pháp thực tế hiệu quả nhất giúp biến tần không còn bị lỗi quá áp, đảm bảo máy móc vận hành liên tục và an toàn. Hãy gọi ngay cho Điện Trở Tera qua hotline 0902 635 788 hoặc để được đội ngũ kỹ sư hỗ trợ tư vấn chọn thông số chuẩn xác và nhận báo giá ưu đãi nhất ngay hôm nay!
